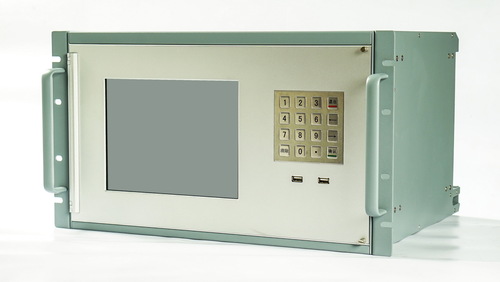

光缆光纤实时在线监测设备

光缆管家监测设备特点：主控采用电信级嵌入式系统、-48V /220V支持热插拔冗余电源、自带触控电容屏、模块化板卡设计、可插拔、监测光路可扩充量大。

设备安装在核心汇聚机房，对主干光缆进行7*24小时无人值守实时监测。当被监测的光缆发生变化，达到用户预设阀值时，设备自动进行故障数据采集，并上报给网管系统进行故障分析、结合GIS地图进行故障定位，以及相关告警信息发送。为光缆网络的安全高效运行提供保障，从而实现光纤物理网络资源的实时的智能监控和维护管理。

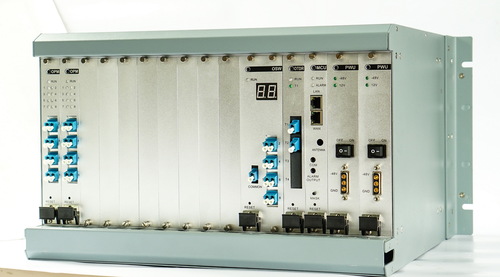

设备组成：包含机框、MCU嵌入式控制单元、OTDR测试单元、OSW光开关扩展单元、OPM光功率监测单元、OLP保护单元、PWU双电源冗余备份等单元组成。

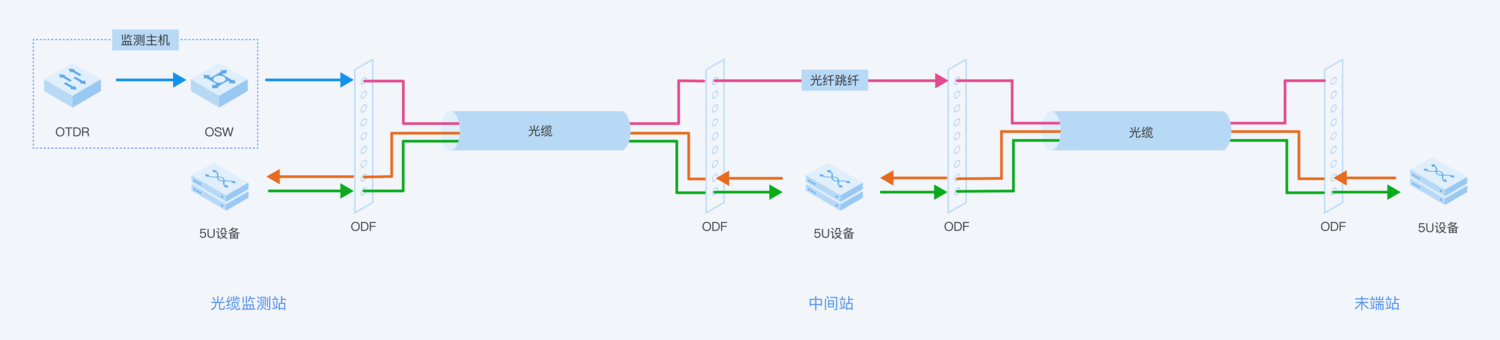

第一种：备纤轮巡监测

适合对监测告警时效性要求一般的场合

也称空闲纤芯轮巡监测，监测主机由OTDR和OSW构成。此监测方式会占用1芯备用纤芯，通过OSW切换至不同纤芯，并用OTDR进行测量.该监测方式实施中不影响业务纤芯通信，但是高领的OSW切换测是存在加速监测主机的疲劳受损。监测结果只针对被测纤芯，可增加被监测纤芯数量来更全面的了解光缆状况。

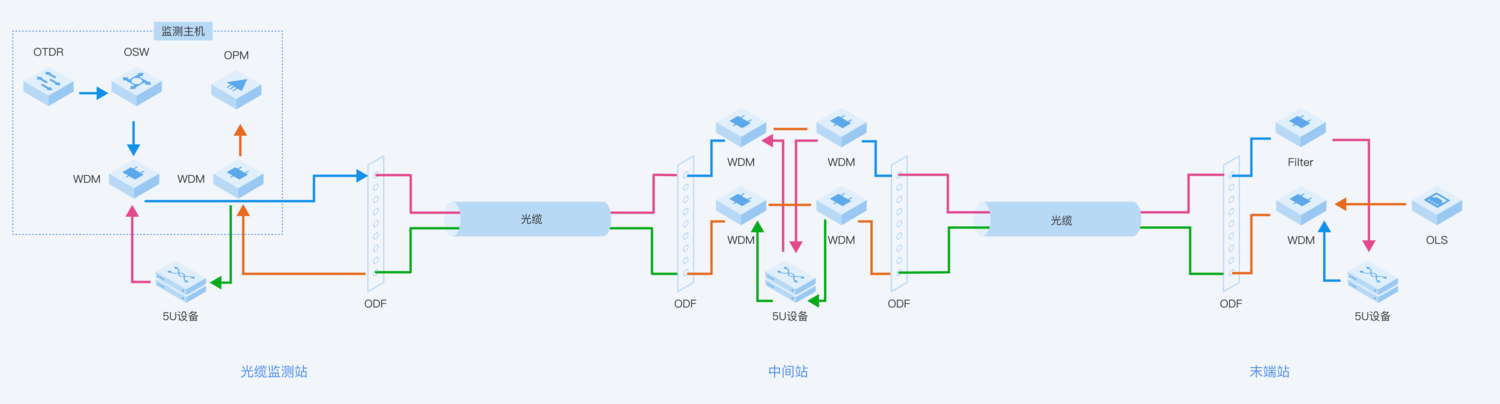

第二种：备纤实时监测

适合对监测告警时效性有一定要求的场合

也称空闲纤芯实时监测，监测主机由OTDR、OSW、OPM、WDM及OLS构成，此监测方式将占用1芯备用纤芯，通过波分复用技术在被测纤芯中同时实现光功率监测和事件定位。

该监测方式实施中不影响业务纤芯通信、系统建设性价比高。监测结果只针对被测纤芯，可增加被监测纤芯数量来更全面了解光缆状况。

第三种：业务纤监测

适合对业务纤芯的监测

也称在用纤芯监测，监测主机由OTDR、OSW、OPM、WDM、Fiter及OLS构成。通过合波及分波技术分别在两芯业务光路上实现光功率监测和事件定位。

该监测方式能够直接监测在用的业务纤芯状况，但实施过程中会中断业务通信及增加插损。

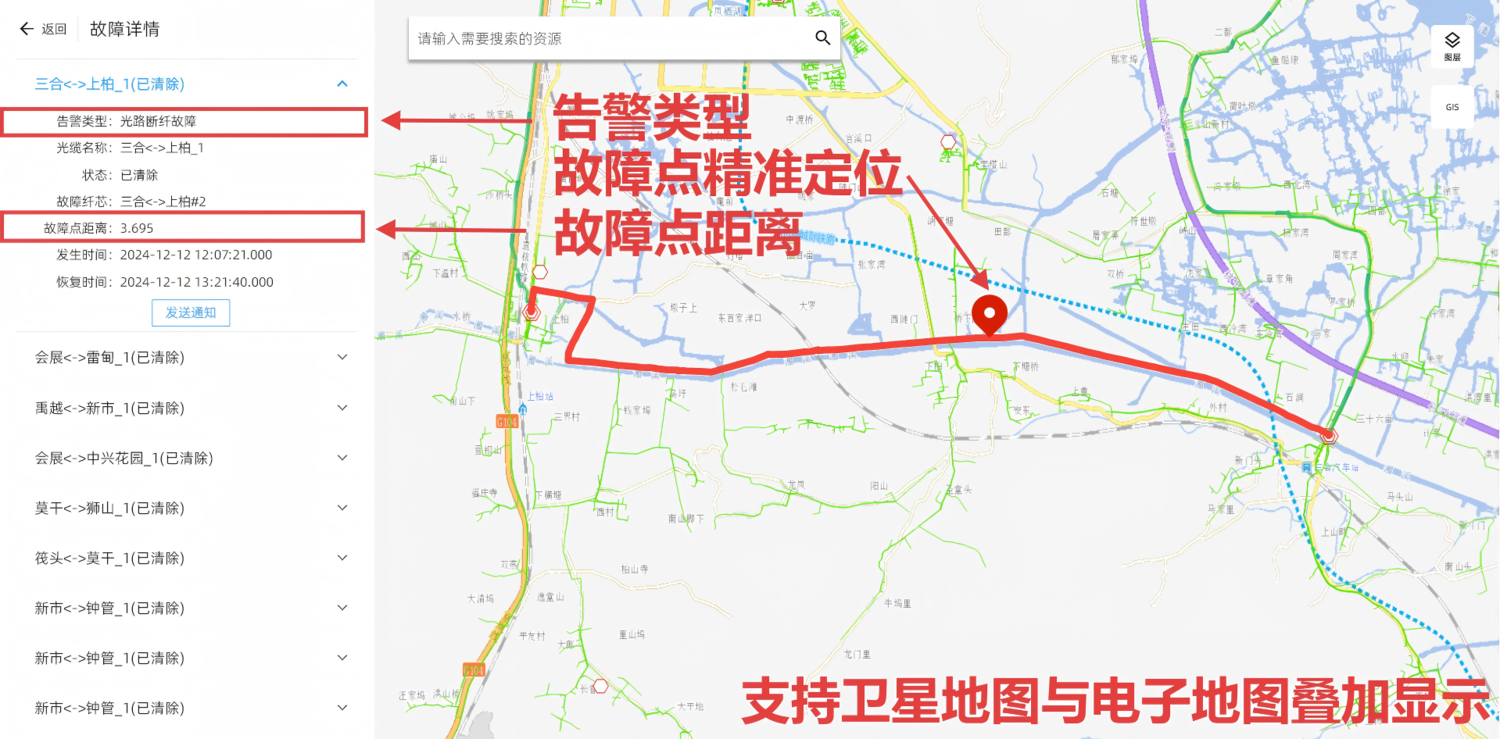

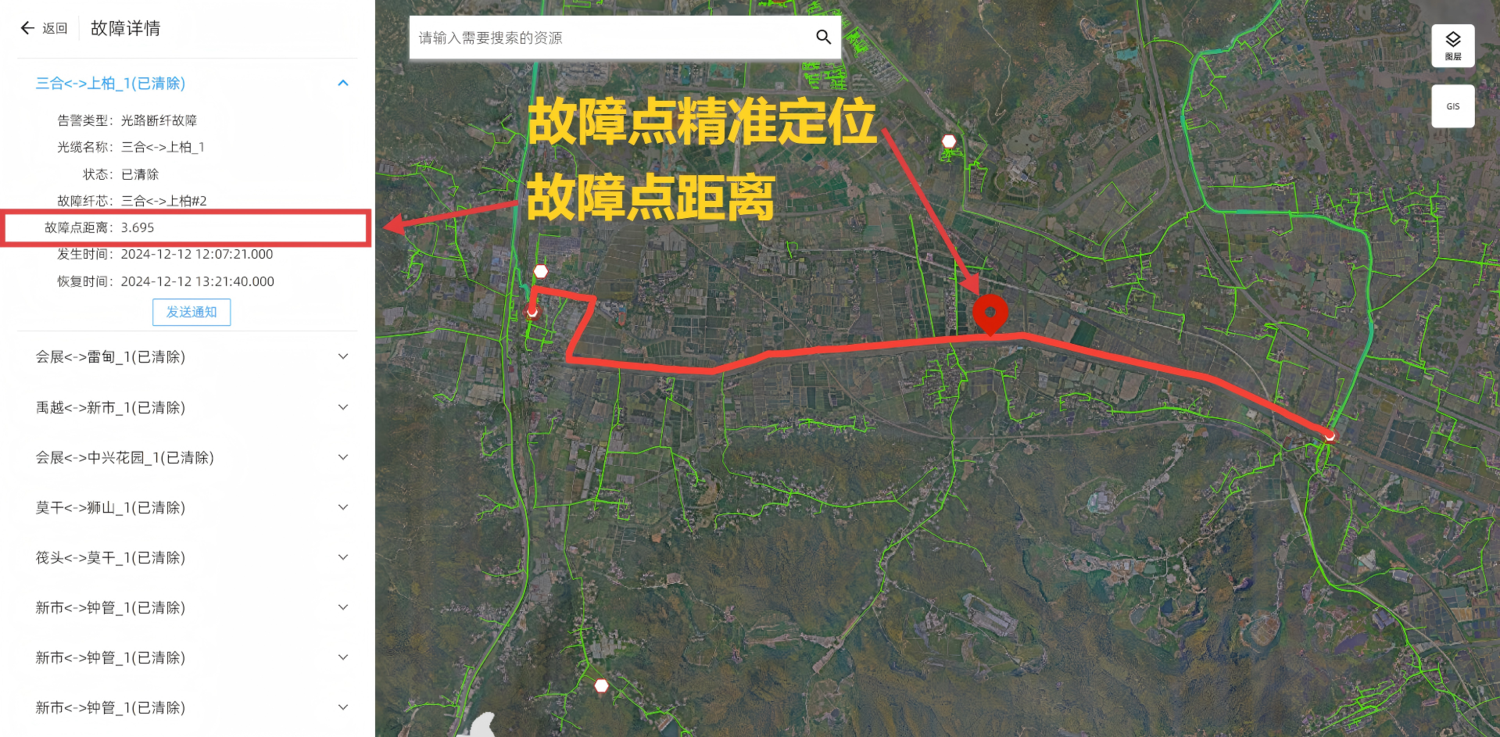

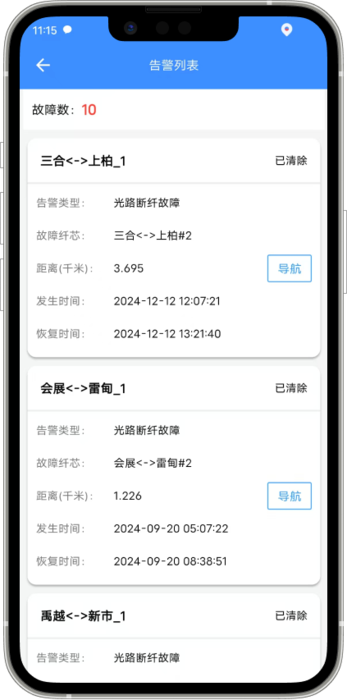

故障秒级响应 米级定位

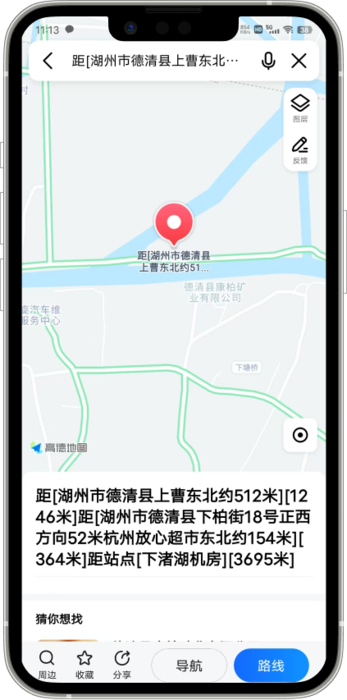

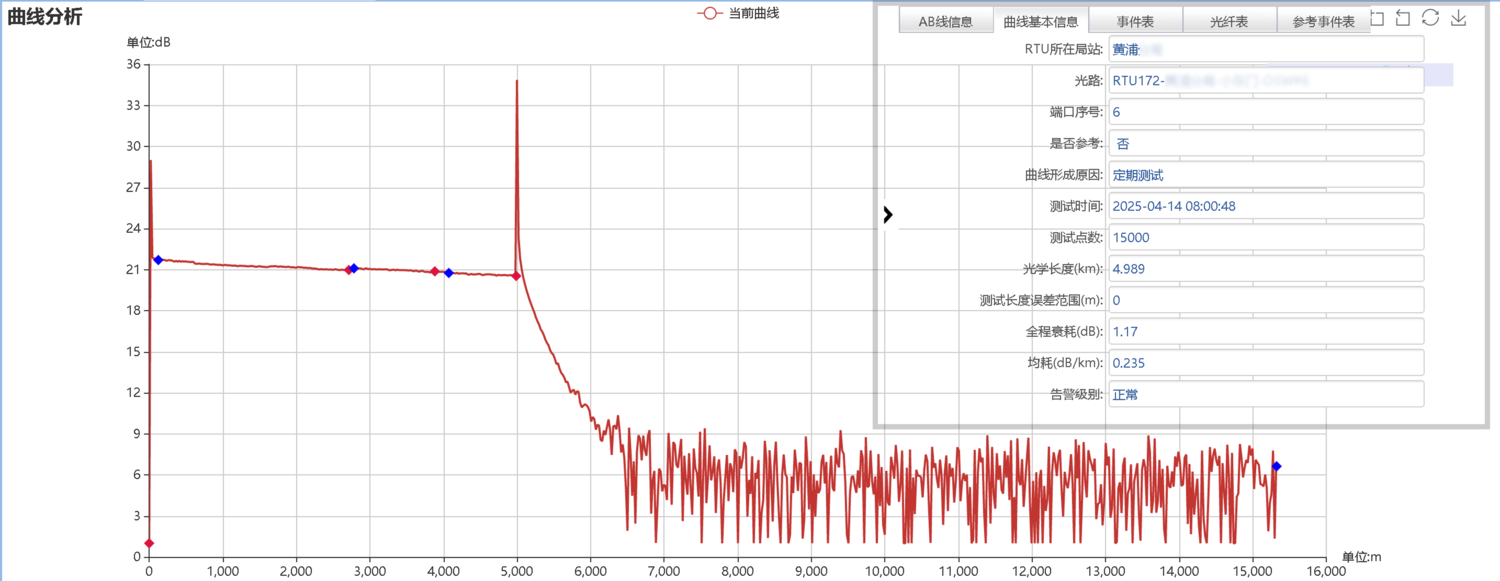

平台深度融合OTDR数据与空间地理信息。一旦发生断纤、损耗剧增等故障，秒级触发告警，并在GIS地图上精准标绘故障点（米级精度），自动关联附近设施信息（如最近人井编号、距离参考点）。抢修人员可按图索骥，直达目标。
